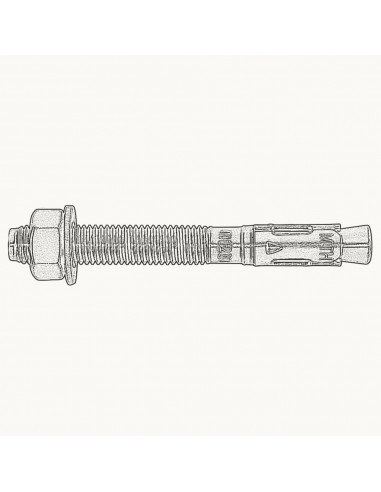

Para la fijación en hormigón no fisurado.
Homologado ETA Opc7. Eje y Clip en acero Atlantis.

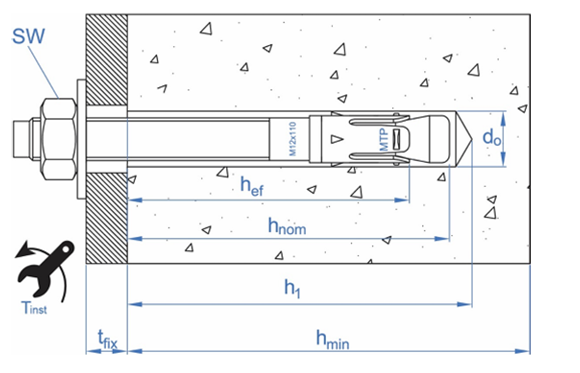

Anclaje metálico con principio de funcionamiento por expansión e instalación por par controlado.
Empleo para cargas altas en hormigón no fisurado.
Fácil instalación. Anti-giros incorporados en el cono de expansión.
Instalación a través del propio taladro de la placa de anclaje.
Empleo para cargas estáticas o cuasi-estáticas.
Eje y clip fabricados en acero ATLANTIS C4-M.
Pieza Nº | Medida | Ø Broca (mm) | Ø Agujero pieza a fijar (mm) | Par Instalación (Nm) | U.m.v.1 | U.m.v.2 |
AHAT08075 | M8 x 75 | 8 | 9 | 20 | 100 | 600 |
AHAT08090 | M8 x 90 | 8 | 9 | 20 | 100 | 600 |
AHAT08115 | M8 x 115 | 8 | 9 | 20 | 100 | 400 |
AHAT10090 | M10 x 90 | 10 | 12 | 35 | 100 | 400 |
AHAT10100 | M10 x 100 | 10 | 12 | 35 | 100 | 400 |
AHAT10120 | M10 x 120 | 10 | 12 | 35 | 50 | 300 |
AHAT10140 | M10 x 140 | 10 | 12 | 35 | 50 | 200 |
AHAT10170 | M10 x 170 | 10 | 12 | 35 | 50 | 200 |
AHAT10210 | M10 x 210 | 10 | 12 | 35 | 50 | 150 |
AHAT12110 | M12 x 110 | 12 | 14 | 60 | 50 | 200 |
AHAT12130 | M12 x 130 | 12 | 14 | 60 | 50 | 200 |
AHAT12160 | M12 x 160 | 12 | 14 | 60 | 50 | 100 |
AHAT12180 | M12 x 180 | 12 | 14 | 60 | 50 | 150 |
AHAT12220 | M12 x 220 | 12 | 14 | 60 | 50 | 100 |
AHAT16125 | M16 x 125 | 16 | 18 | 120 | 25 | 100 |
AHAT16145 | M16 x 145 | 16 | 18 | 120 | 25 | 100 |
AHAT16170 | M16 x 170 | 16 | 18 | 120 | 25 | 50 |
AHAT16220 | M16 x 220 | 16 | 18 | 120 | 25 | 50 |
AHAT20170 | M20 x 170 | 20 | 22 | 240 | 20 | 40 |
AHAT20220 | M20 x 220 | 20 | 22 | 240 | 20 | 40 |
AHAT20270 | M20 x 270 | 20 | 22 | 240 | 20 | 40 |
