Para la fijación en hormigón no fisurado.
Homologado ETA Opc7. Eje y Clip en acero inoxidable.

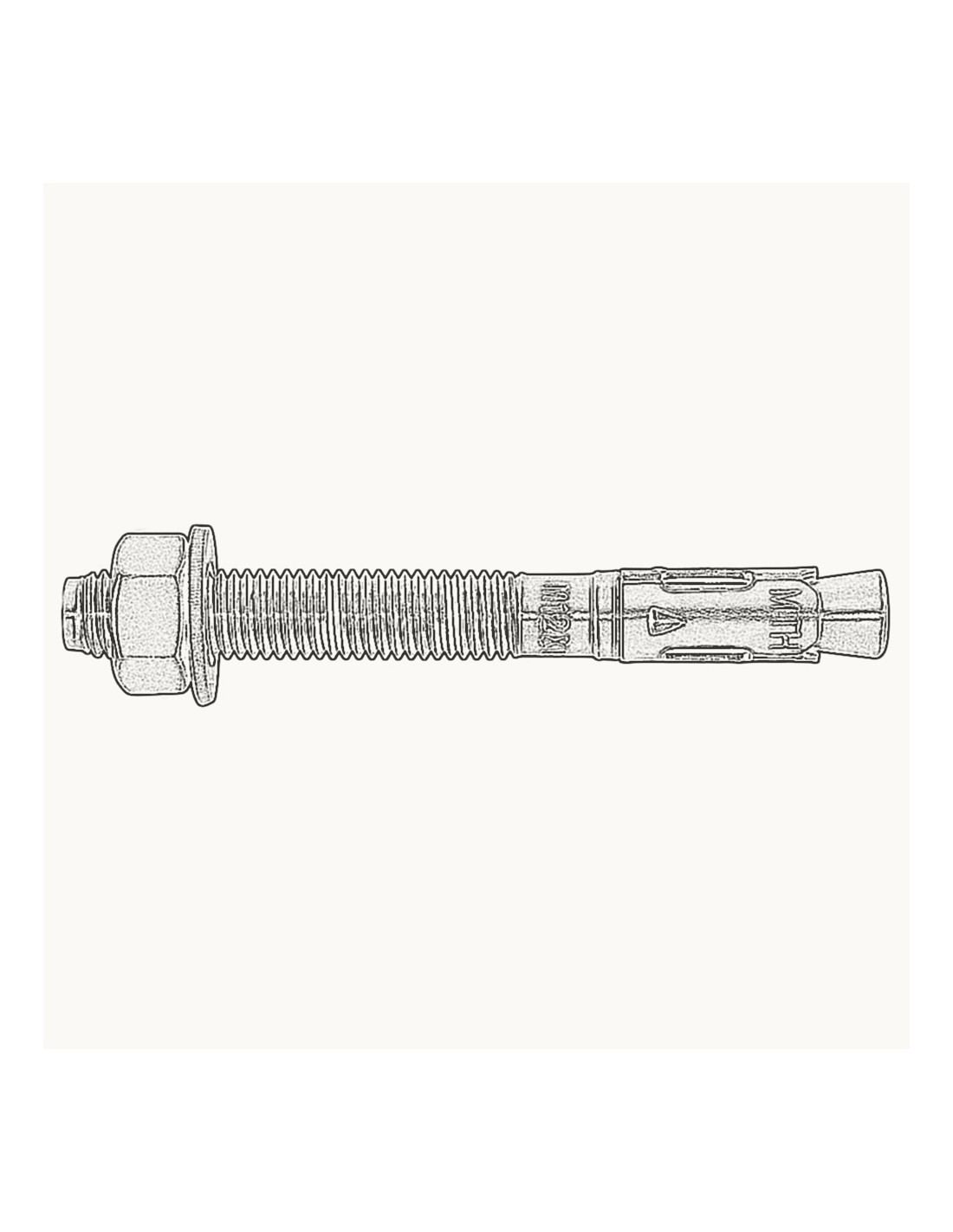

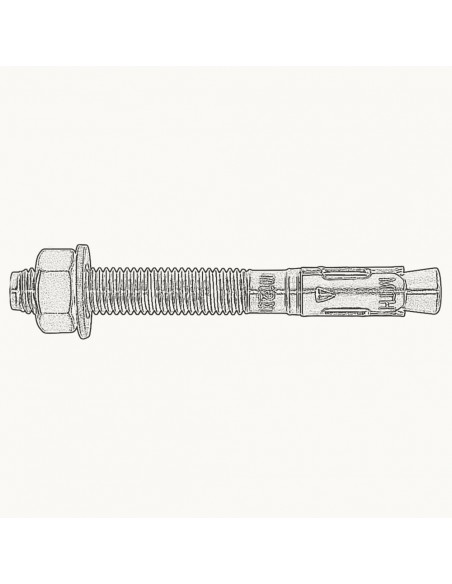

Anclaje metálico con principio de funcionamiento por expansión e instalación por par controlado.
Empleo para cargas altas en hormigón no fisurado.
Fácil instalación. Anti-giros incorporados en el cono de expansión.
Instalación a través del propio taladro de la placa de anclaje.
Empleo para cargas estáticas o cuasi-estáticas.
Eje y clip fabricados en acero INOXIDABLE A2.
Pieza Nº | Dedida | Ø Broca (mm) | Ø Agujero pieza a fijar (mm) | Par Instalación (Nm) | U.m.v.1 | U.m.v.2 |
MI08075 | M8 x 75 | 8 | 9 | 20 | 100 | 600 |
MI08090 | M8 x 90 | 8 | 9 | 20 | 100 | 600 |
MI08115 | M8 x 115 | 8 | 9 | 20 | 100 | 400 |
MI10090 | M10 x 90 | 10 | 12 | 35 | 100 | 400 |
MI10120 | M10 x 120 | 10 | 12 | 35 | 50 | 300 |
MI10150 | M10 x 150 | 10 | 12 | 35 | 50 | 200 |
MI12075 | M12 x 75 | 12 | 14 | 60 | 50 | 300 |
MI12090 | M12 x 90 | 12 | 14 | 60 | 50 | 200 |
MI12110 | M12 x 110 | 12 | 14 | 60 | 50 | 200 |
MI12140 | M12 x 140 | 12 | 14 | 60 | 50 | 200 |
MI16090 | M16 x 90 | 16 | 18 | 120 | 25 | 150 |
MI16145 | M16 x 145 | 16 | 18 | 120 | 25 | 100 |
MI16170 | M16 x 170 | 16 | 18 | 120 | 25 | 75 |
MI20120 | M20 x 120 | 20 | 22 | 240 | 20 | 40 |
MI20170 | M20 x 170 | 20 | 22 | 240 | 20 | 40 |
MI20220 | M20 x 220 | 20 | 22 | 240 | 20 | 40 |
