Características principales
Disponible en diámetros desde 3/8" hasta 10".

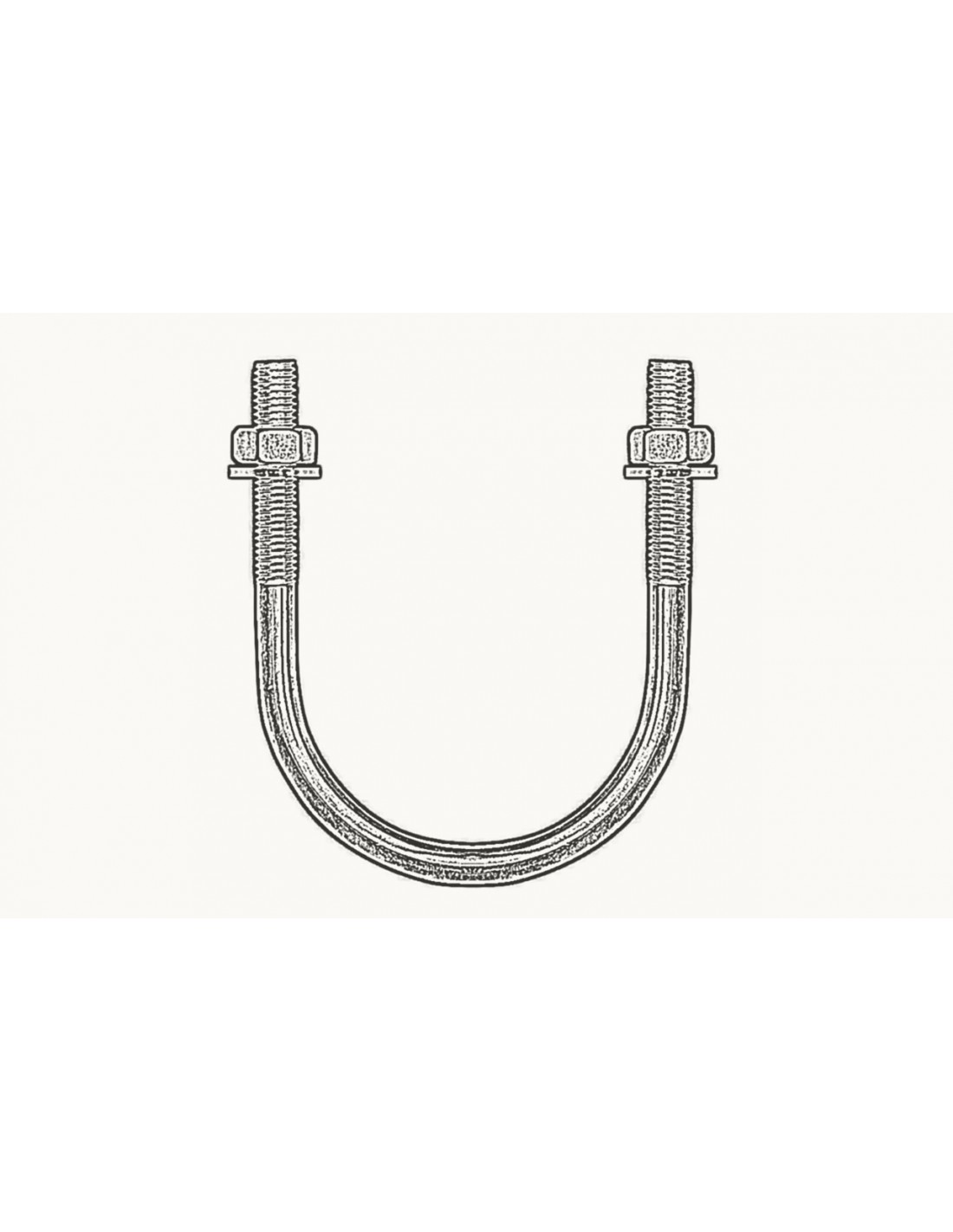

Abrazadera en forma de U cos rosca métrica.
Incluida tuercas y arandelas para su instalación.
Especificaciones del articulo
Pieza Nº | D (mm) | D (") | DN | G | H (mm) | s (mm) | Lm1 (mm) | k (mm) | U.m.v.1 |
2084306017 | 17,2 | ⅜ | 10 | M6 | 42 | - | 19 | 24 | 100 |
2084306021 | 21,5 | ½ | 15 | M6 | 48 | - | 25 | 28 | 100 |
2084306027 | 26,9 | ¾ | 20 | M6 | 63 | - | 30 | 35 | 50 |
2084306034 | 33,7 | 1 | 25 | M6 | 71 | - | 30 | 42 | 50 |
2084308027 | 26,9 | ¾ | 20 | M8 | 63 | - | 30 | 35 | 100 |
2084308034 | 33,7 | 1 | 25 | M8 | 71 | - | 30 | 42 | 100 |
2084308042 | 42,4 | 1¼ | 32 | M8 | 79 | - | 30 | 51 | 100 |
2084308049 | 48,3 | 1½ | 40 | M8 | 80 | - | 30 | 57 | 100 |
2084308060 | 60,3 | 2 | 50 | M8 | 92 | - | 30 | 69 | 25 |
2084308076 | 76,1 | 2½ | 65 | M8 | 108 | - | 30 | 85 | 25 |
2084310090 | 88,9 | 3 | 80 | M10 | 131 | - | 40 | 99 | 25 |
2084310114 | 114,3 | 4 | 100 | M10 | 167 | - | 50 | 127 | 25 |
2084310140 | 140,0 | 5 | 125 | M10 | 188 | - | 55 | - | 20 |
2084310168 | 168,0 | 6 | 150 | M10 | 215 | - | 55 | - | 20 |
2084310220 | 220,0 | 8 | 200 | M10 | 268 | - | 55 | - | 20 |
2084312140 | 139,7 | 5 | 125 | M12 | 191 | - | 50 | 152 | 25 |
2084314168 | 168,3 | 6 | 150 | M14 | 219 | - | 50 | 180 | 10 |
2084316219 | 219,1 | 8 | 200 | M16 | 282 | - | 60 | 236 | 10 |
2084316273 | 273,0 | 10 | 250 | M16 | 336 | - | 60 | 290 | 10 |
- Material
- Acero Zincado
