Disponible desde diámetros 217mm hasta 509mm en diseño pesado.
Fabricada en acero con recubrimiento BUP Ultraprotect.
Tratamiento de la superficie:
- Este producto forma parte del Sistema BUP Ultraprotect 1000.
- Resistencia mínima de 1000 horas en una prueba de niebla salina (max. 5% óxido rojo) de acuerdo con ISO 9227

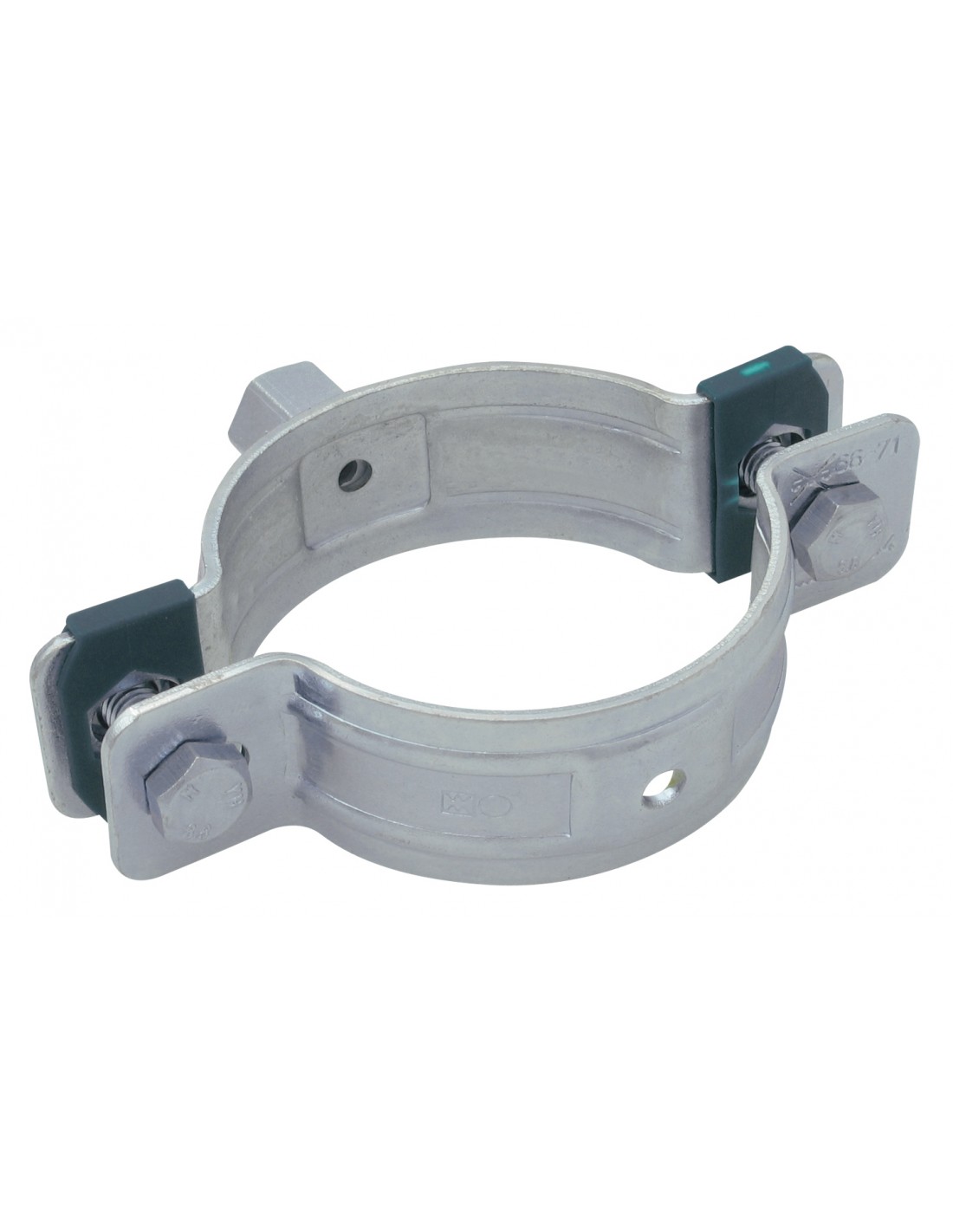

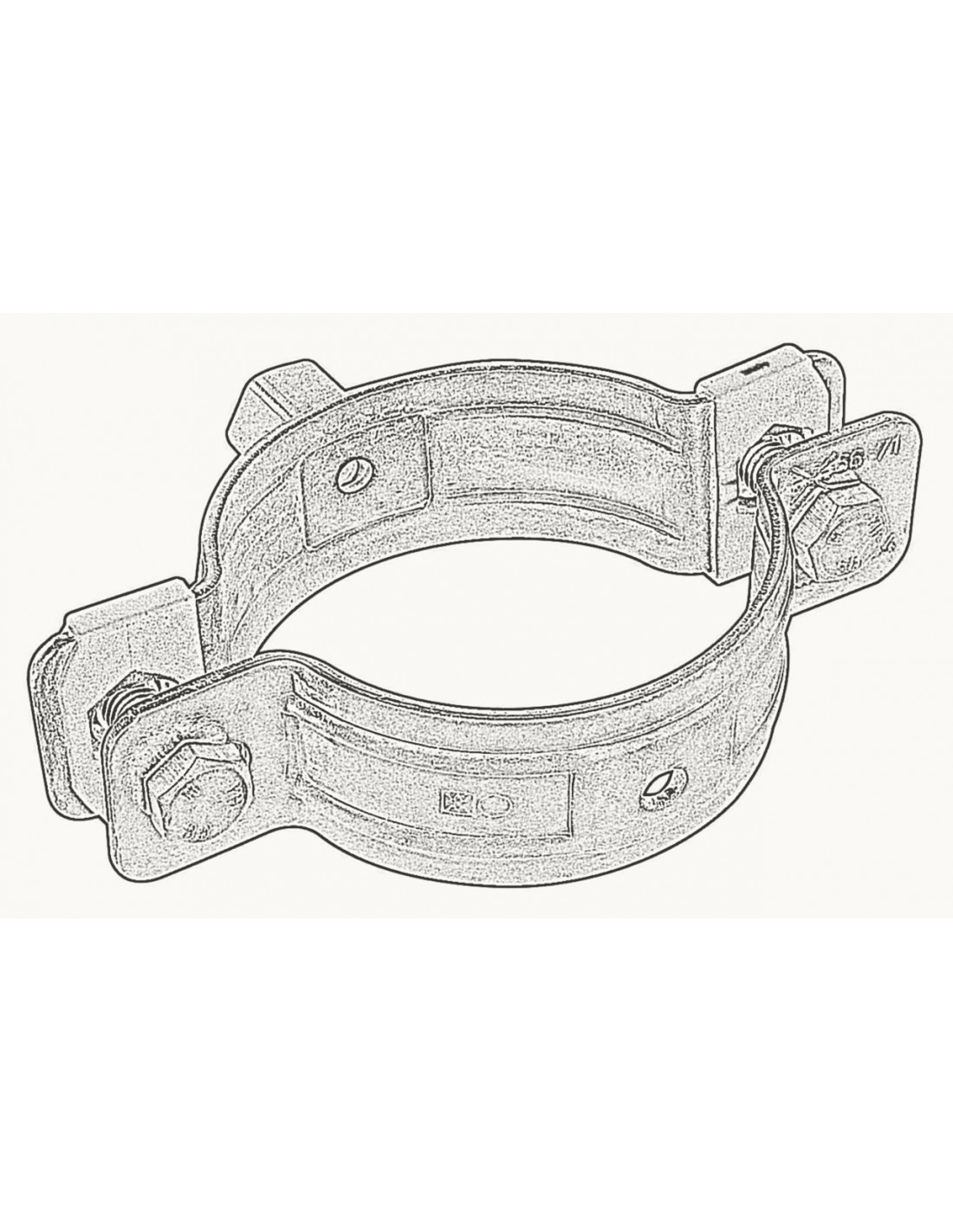

Abrazadera de dos piezas con dos tuercas bloqueantes. Con tuerca soldada al CO2.
Seguridad contra incendios probados.
Pieza Nº | D (mm) | D (") | DN | G | B (mm) | H (mm) | h (mm) | b x s (mm) | cs | Fa,z (N) | RAL | U.m.v.1 |
33068227 | 217 - 227 | 8 | 200 | M16 | 299 | 263 | 144 | 38 x 4,0 | M10 | 8.200 | RAL1 | 2 |
33068241 | 229 - 241 | - | - | M16 | 322 | 277 | 151 | 38 x 4,0 | M12 | 8.200 | RAL1 | 2 |
33068254 | 244 - 254 | - | - | M16 | 335 | 290 | 158 | 38 x 4,0 | M12 | 8.200 | RAL1 | 2 |
33068264 | 254 - 264 | - | - | M16 | 345 | 300 | 163 | 38 x 4,0 | M12 | 8.200 | RAL1 | 2 |
33068279 | 267 - 279 | 10 | 250 | M16 | 360 | 315 | 170 | 38 x 4,0 | M12 | 8.200 | RAL1 | 2 |
33068289 | 279 - 289 | - | - | M16 | 367 | 324 | 175 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068302 | 292 - 302 | - | - | M16 | 380 | 337 | 181 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068325 | 315 - 325 | 12 | 300 | M16 | 403 | 358 | 193 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068360 | 350 - 360 | 14 | 350 | M16 | 439 | 395 | 210 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068374 | 364 - 374 | - | - | M16 | 453 | 409 | 217 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068389 | 379 - 389 | - | - | M16 | 468 | 424 | 225 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068408 | 398 - 408 | 16 | 400 | M16 | 487 | 443 | 234 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068418 | 408 - 418 | - | - | M16 | 498 | 441 | 227 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068436 | 424 - 436 | - | - | M16 | 515 | 471 | 248 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068458 | 448 - 458 | 18 | 450 | M16 | 537 | 493 | 259 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
33068509 | 499 - 509 | 20 | 500 | M16 | 588 | 544 | 285 | 48 x 5,0 | M12 | 12.000 | RAL1 | 2 |
