Para la fijación en puntos de anclaje.

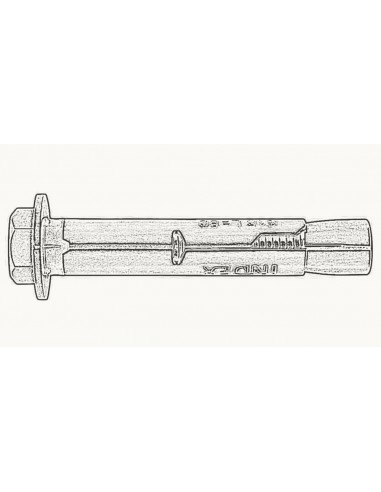

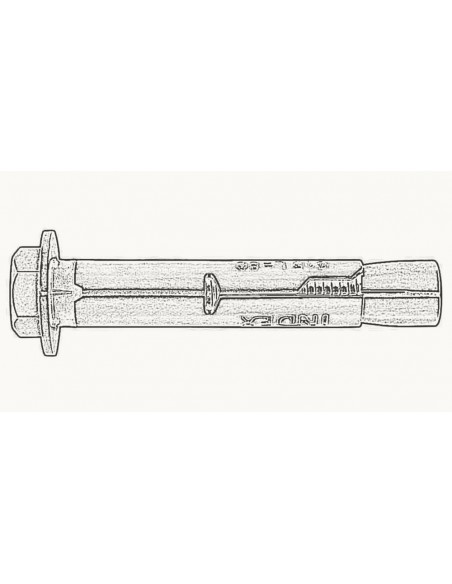

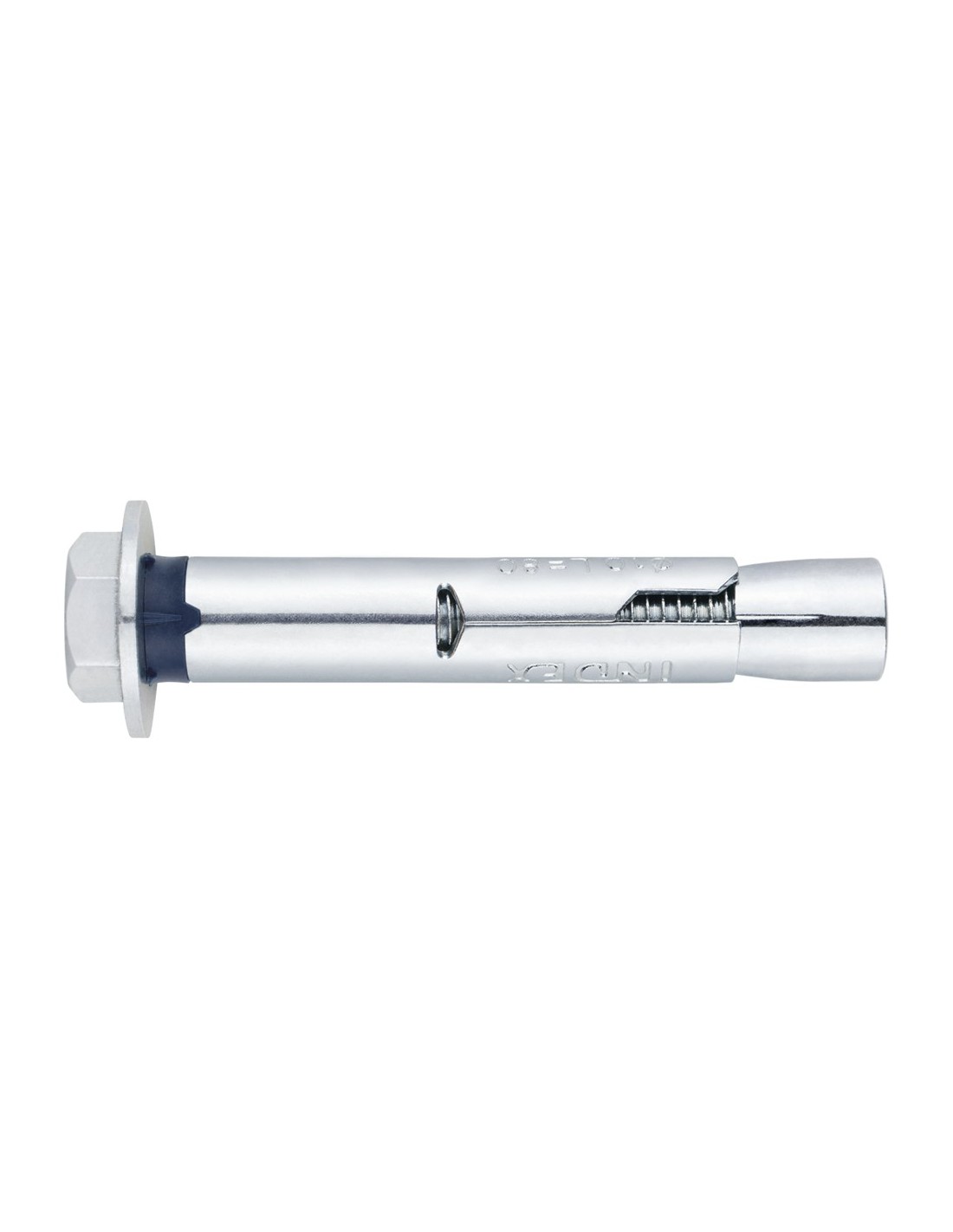

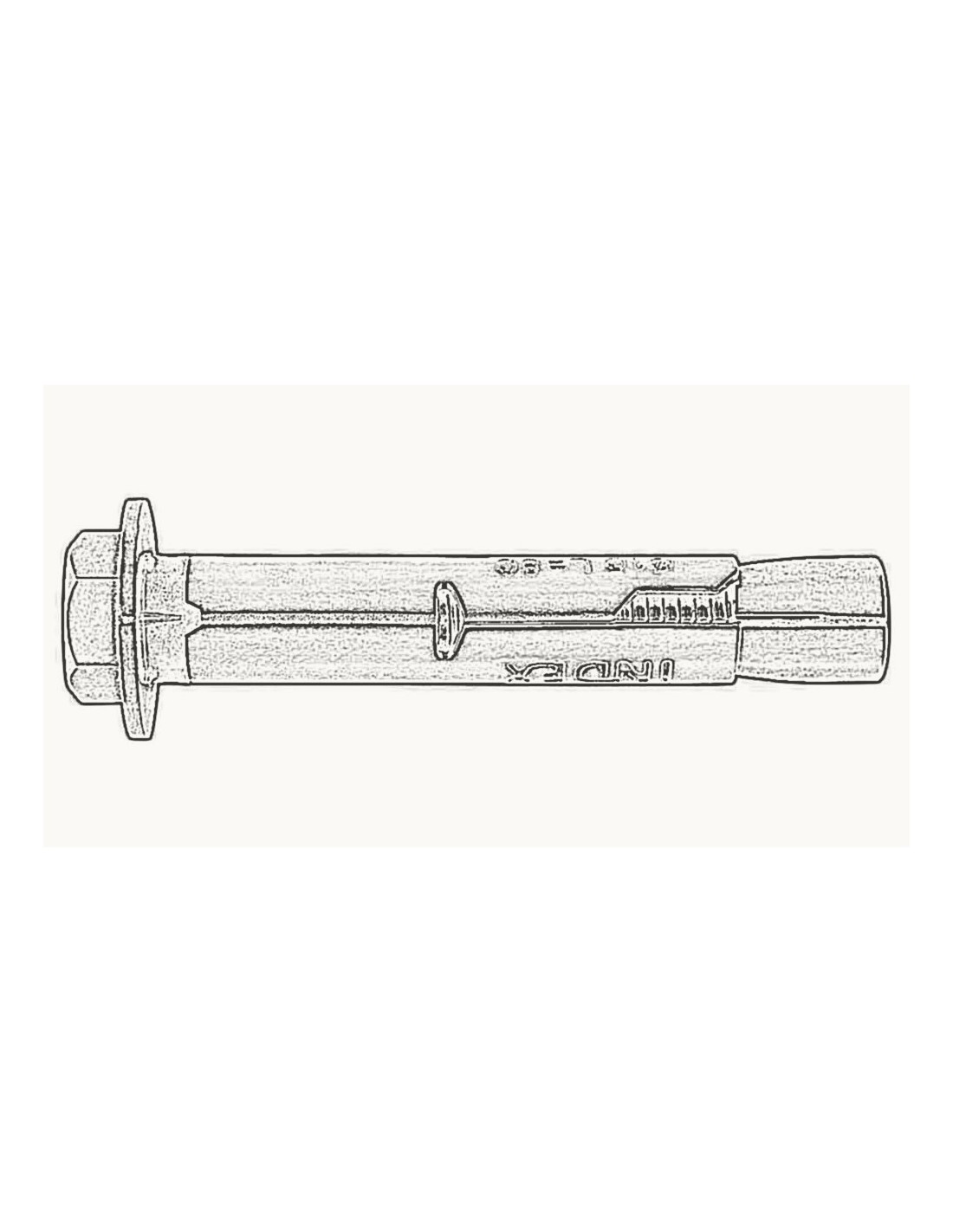

Anclaje metálico con principio de funcionamiento por expansión e instalación por par controlado.
Empleo para cargas elevadas. Con rosca macho.
Homologado para usos estructurales en hormigon no fisurado.
Fácil instalación. Anti-giros incorporados en el casquillo, camisa y cono.
Instalación a través del propio taladro de la placa de anclaje.
Empleo para cargas estáticas o cuasi-estáticas.
Acero Cincado.
Pieza Nº | Medida | Ø Broca (mm) | Ø Agujero pieza a fijar (mm) | Par Instalación (Nm) | U.m.v.1 | U.m.v.2 |
ACHT08C | M6X45 | 8 | 9 | 10 | 200 | 1200 |
ACHT09C | M6X45 | 9 | 9 | 10 | 200 | 800 |
ACHT08L | M6X60 | 8 | 10 | 10 | 200 | 800 |
ACHT09L | M6X60 | 9 | 10 | 10 | 200 | 800 |
ACHT10C | M8X60 | 10 | 12 | 20 | 100 | 600 |
ACHT11C | M8X60 | 11 | 12 | 20 | 100 | 400 |
ACHT10L | M8X80 | 10 | 13 | 20 | 100 | 400 |
ACHT11L | M8X80 | 11 | 13 | 20 | 100 | 400 |
ACHT12C | M10X70 | 12 | 14 | 35 | 100 | 200 |
ACHT14C | M10X70 | 14 | 14 | 35 | 100 | 200 |
ACHT12L | M10X100 | 12 | 16 | 35 | 50 | 200 |
ACHT14L | M10X100 | 14 | 16 | 35 | 50 | 200 |
ACHT16C | M12X110 | 16 | 18 | 50 | 50 | 200 |
ACHT16L | M12X110 | 16 | 18 | 50 | 50 | 100 |
ACHT20C | M16X110 | 20 | 22 | 140 | 25 | 50 |
ACHT25C | M20X130 | 25 | 27 | 240 | 15 | 45 |
