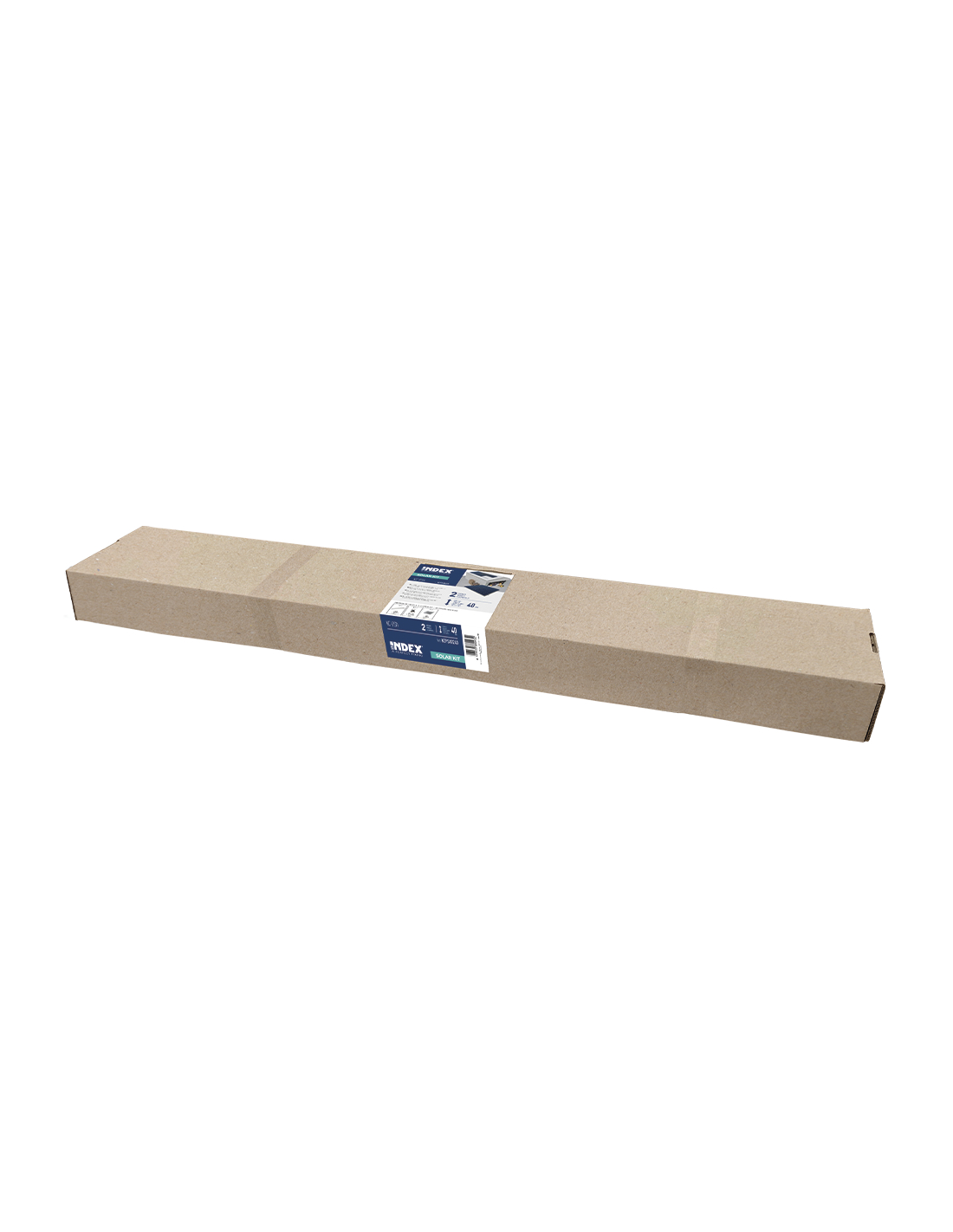

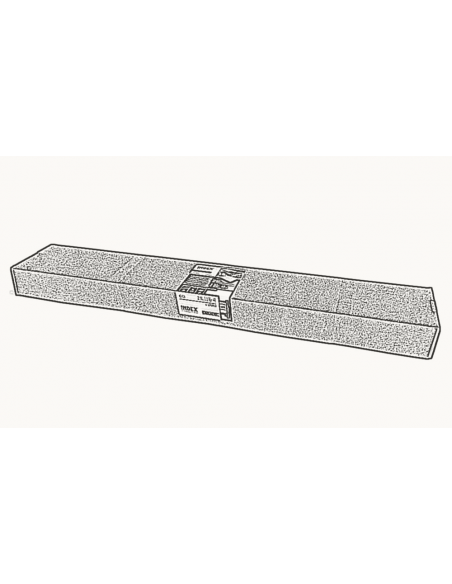

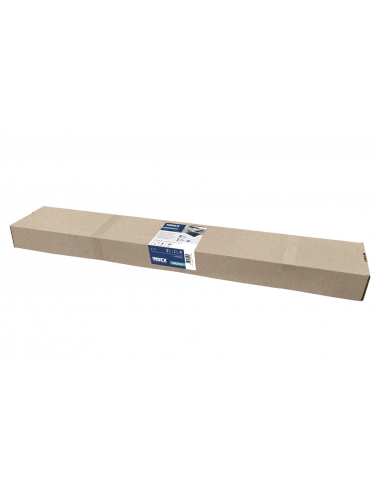

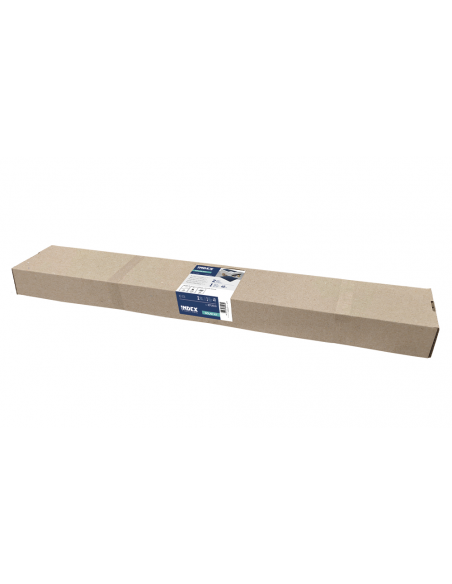

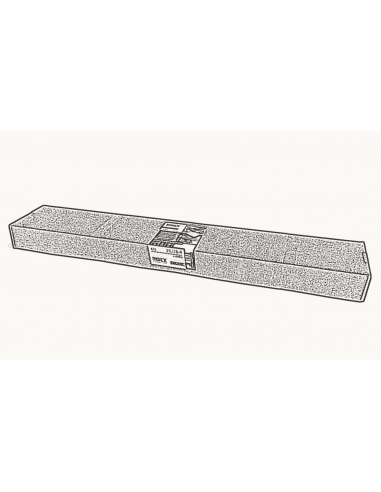

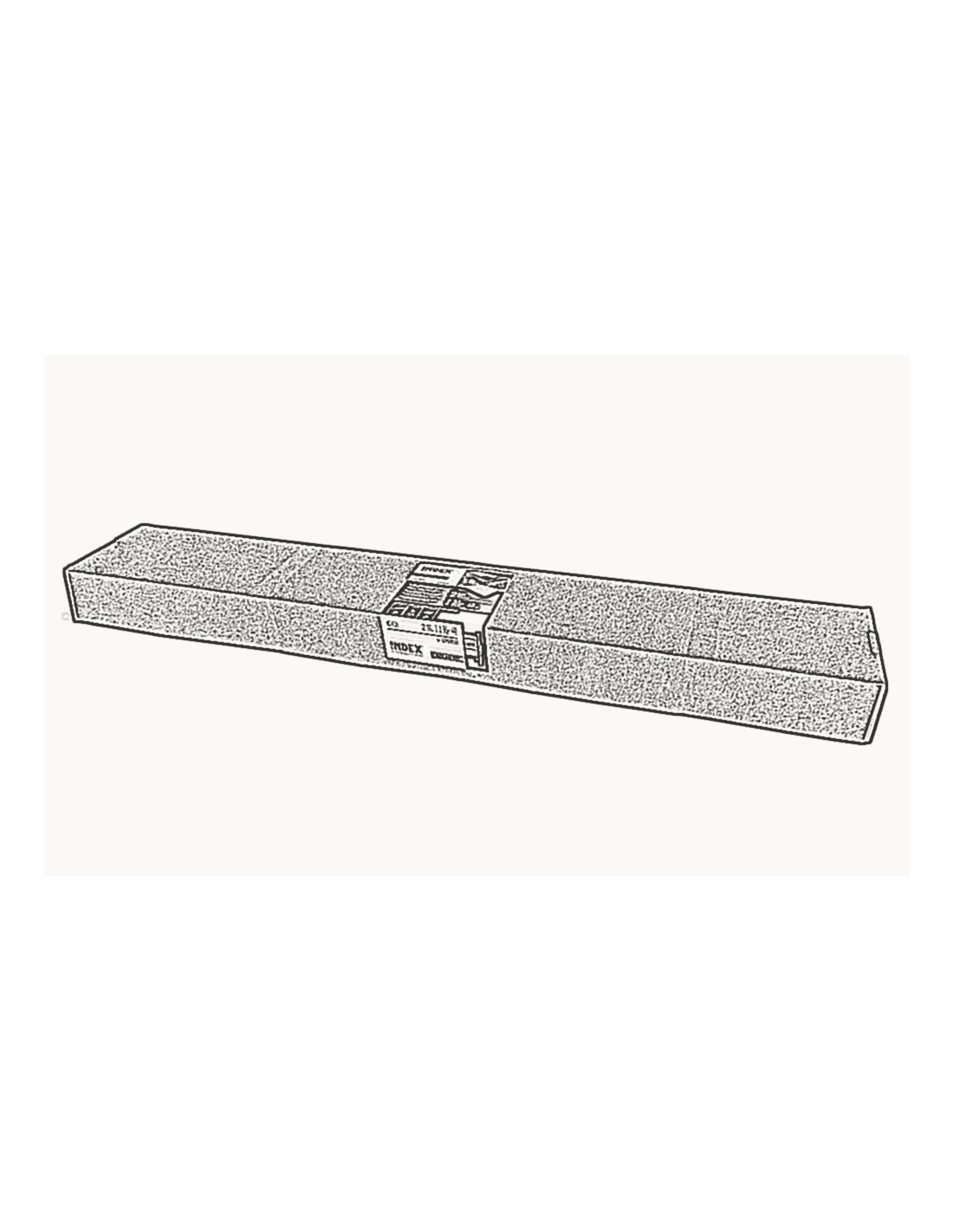

KC-PSA Kit Coplanar con Alas Aluminio.

Kit instalación coplanar con alas.

Para hacer construcciones en instalaciones fotovoltáicas.

Características principales

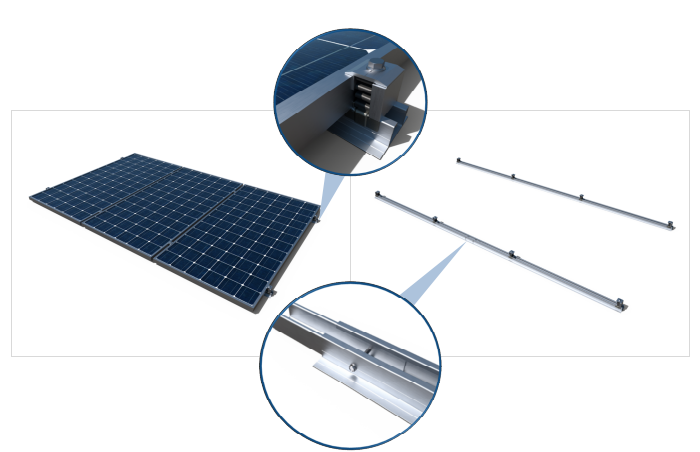

Kit de montaje que reúne los componentes necesarios para la instalación de un número determinado de placas solares.

Instalación según sistema de montaje coplanar SC-PSA.

Incluye grapas de fijación rápida para placas ref. KFRSC3050. Incluye galgas marco GM-A, disponibles en altura 30, 35 o 40mm. Incluye estructura en perfil de aluminio PSA-A en formato de perfil continuo. Incluye unión para perfiles ref. PSAUN200, con tornilleria de instalación DIN-7504-K A2.

Especificaciones del articulo

Pieza Nº	MEDIDA	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	H (mm)	L (mm)	LF (mm)
KCPSA0230	X2 (30mm)-Origen	≤ 1150	≤ 2300	0.5B/0.7B	(B-C)/2	26	≤ 35	30	2500	2500
KCPSA0235	X2 (35mm)-Origen	≤ 1150	≤ 2300	0.5B/0.7B	(B-C)/2	26	≤ 35	35	2500	2500
KCPSA0240	X2 (40mm)-Origen	≤ 1150	≤ 2300	0.5B/0.7B	(B-C)/2	26	≤ 35	40	2500	2500
KCPSA02AM	X2-Ampliación	≤ 1150	≤ 2300	0.5B/0.7B	(B-C)/2	26	≤ 35	30	1250	2600
KCPSA0330	X3 (30mm)-Origen	≤ 1150	≤ 2300	0.5B/0.7B	(B-C)/2	26	≤ 35	35	1875	3750
KCPSA0335	X3 (35mm)-Origen	≤ 1150	≤ 2300	0.5B/0.7B	(B-C)/2	26	≤ 35	40	1875	3750
KCPSA0340	X3 (40mm)-Origen	≤ 1150	≤ 2300	0.5B/0.7B	(B-C)/2	26	≤ 35	30	1875	3750
KCPSA03AM	X3-Ampliación	≤ 1150	≤ 2300	0.5B/0.7B	(B-C)/2	26	≤ 35	35	1875	3850

Material: Aluminio

Marca

Ficha KC-PSA

Descargar (4.25MB)
