Para hacer construcciones en carril tipo "C"

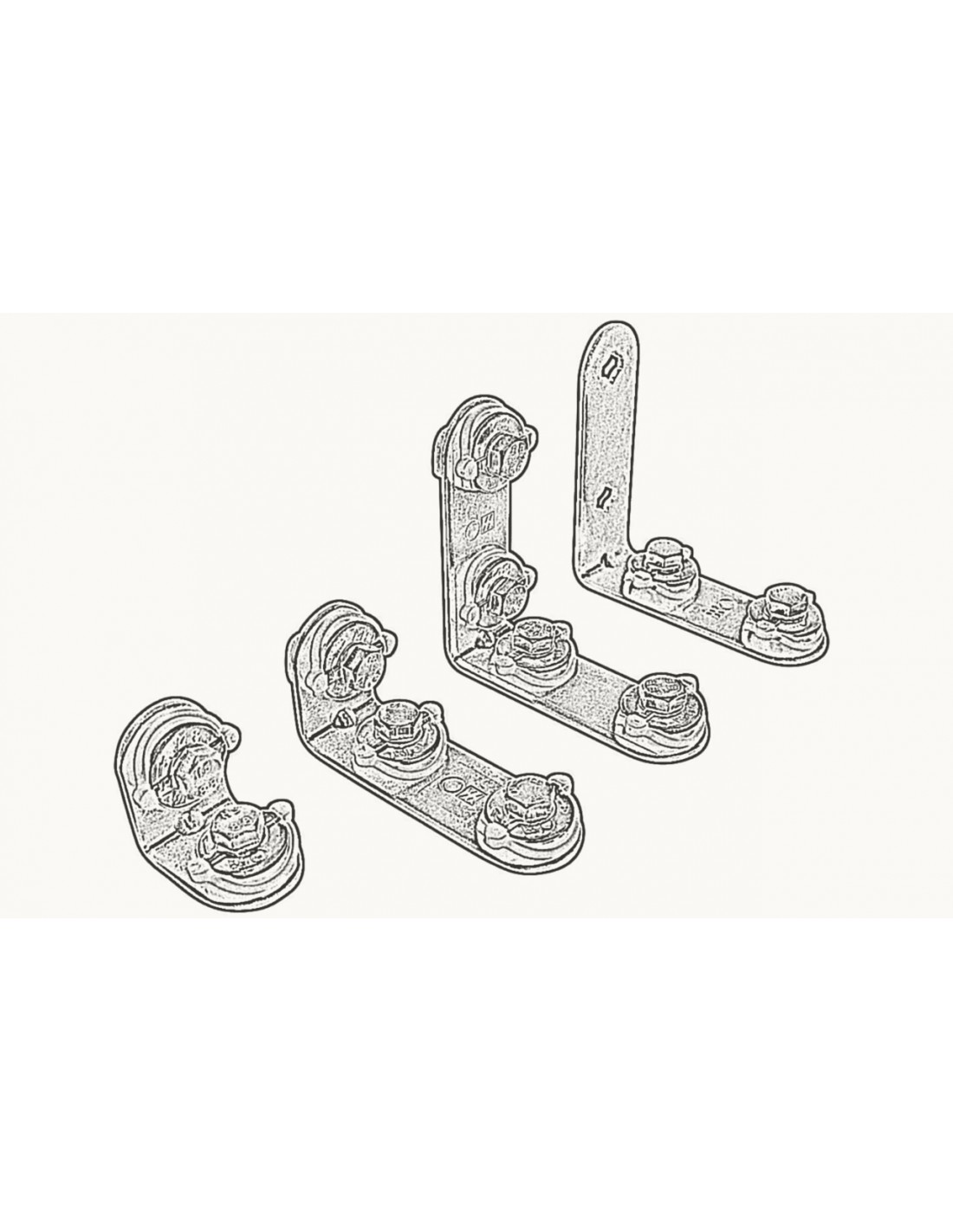

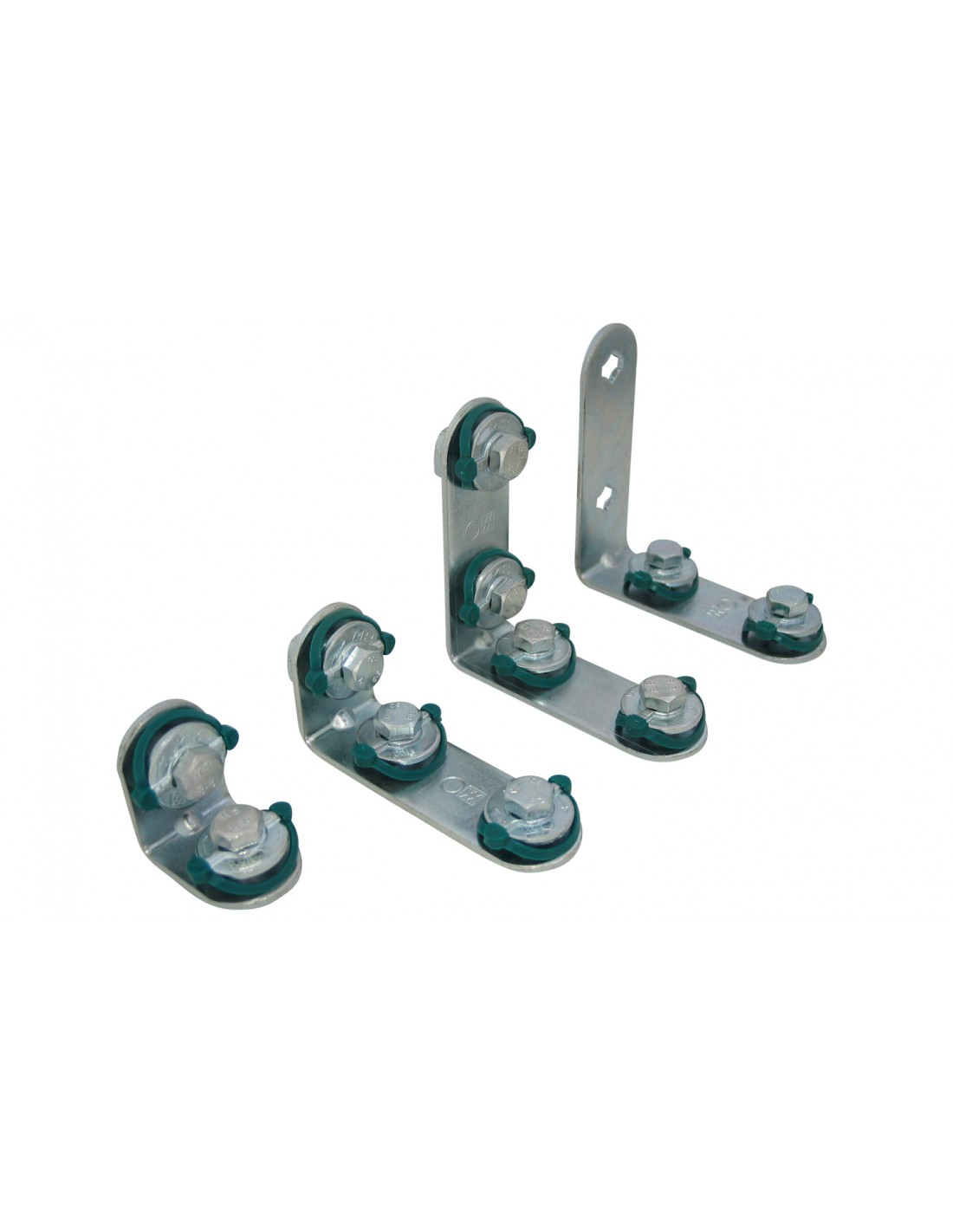

Conector con tuerca soporte(s) preensambladas BIS RapidRail.
Ideal para realizar construcciones con cualquier carril tipo "C"
Adecuado para guías de los modelos WM0, 1, 15, 2, 30 y 35.
Preensamblado y listo para usar en una fijación rápida y mantiene el ensamblaje en su lugar antes de ser tensado.
Esta fabricado con acero 1.0332; muelle(s) hechos de POM (polioximetileno) verde.
Pieza Nº | Modelo | G | B (mm) | H (mm) | b (mm) | s (mm) | a ( º ) | SW1 (mm) | T(max.) (Nm) | Para carril | Fa,z (N) | Fa,x (N) | RAL | U.m.v.1 |
6584001 | Largo / largo | M8 | 93,5 | 93,5 | 30 | 3,0 | 90º | 13 | 15,0 | WM0 - 35 | 1.562 | 720 | RAL1 | 25 |
6584002 | Corto / largo | M8 | 93,5 | 43,5 | 30 | 3,0 | 90º | 13 | 15,0 | WM0 - 35 | 1.186 | 345 | RAL1 | 25 |
6584003 | Corto / corto | M8 | 43,5 | 43,5 | 30 | 3,0 | 90º | 13 | 15,0 | WM0 - 35 | 1.186 | 345 | RAL1 | 25 |
6584011 | Largo / largo | - | 93,5 | 93,5 | 30 | 3,0 | 90º | 13 | 15,0 | WM0 - 35 | 1.562 | 720 | RAL1 | 25 |
